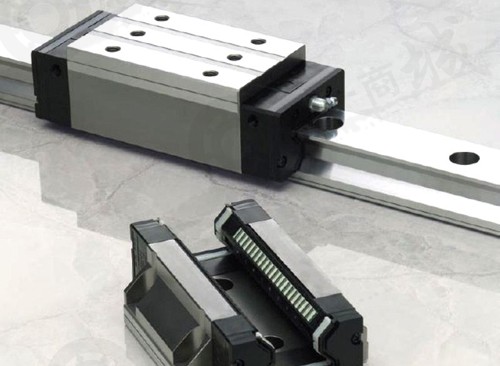

IKO直線導軌的安裝及注意事項
點擊：8889 日期：2014-04-11
選擇字號：小 中 大
一、IKO直線導軌的安裝注意事項：
（1） 在安裝前務必清除所要安裝機械安裝面上的毛刺、打擊傷痕及污物。因直線導軌上涂有防銹油，安裝前請用洗凈油將其擦拭干凈后再安裝。防銹油除掉后的基準面容易生銹，推薦涂抹粘度低的主軸用潤滑油。
（2） 將直線導軌輕輕地放置于底座上后，不完全鎖緊裝配螺栓使直線導軌與安裝面輕輕地靠緊。（底座的橫向基準面要與直線導軌有標記線的一側對上。請使用干凈的裝配螺栓來固定直線導軌。同時，在將裝配螺栓插入直線導軌的安裝孔時，要事先確認螺栓孔是否吻合。 如果孔不吻合而強行擰入螺栓，則會降低精度。
（3） 按順序將直線導軌的止動螺絲擰緊，使軌道與橫向安裝面緊靠。 使用扭矩扳手 , 將裝配螺栓按規定的扭矩擰緊。 直線導軌裝配螺栓的擰緊順序是，從中央位置開始向軸端部按順序擰緊，這樣可獲得穩定的精度。
（5） 其余的直線導軌也按同樣的方法安裝，直到安裝全部完成。
（6） 將孔蓋打入裝配螺栓孔，直到與直線導軌的頂面為同一平面為止。
二、IKO直線滑塊的安裝
（1） 將工作臺輕輕放置在直線滑塊上，不完全鎖緊安裝螺栓。
（2） 通過止動螺絲將直線滑塊的基準側與工作臺側面基準面接觸， 使工作臺定位。
（3） 全鎖緊基準側和從動側的裝配螺栓 , 完成安裝。注）裝配螺栓的擰緊順序所示，如果按對角線順序進行，則可使工作臺均勻地固定。此方法對于調節直線導軌的直線度無需花費時間 ,并且不需要加工用于固定的定位銷，因此，可大幅度地縮短IKO導軌安裝工時。
