THK導軌滑塊簡介，THK導軌滑塊特性
THK導軌解決了一度被認為難于解決的滾動接觸直線運動問題，并于 1972 年成為世界上第一家開發了直線運動 (LM) 導軌并使之商業化的公司。使用我們的直線運動系統可以快速改進高級機電器械的精度和速度，并可節省人力投入。THK 的 LM滾動導軌 可以使機床和工業自動機械進行超高精度的操作，并可使半導體制造裝置能夠在亞微型裝置內操作。最近，該系統還被應用于液晶生產線、鐵路客車、殘疾人輔助車 輛、醫療設備、摩天樓和住所以及娛樂設施中。

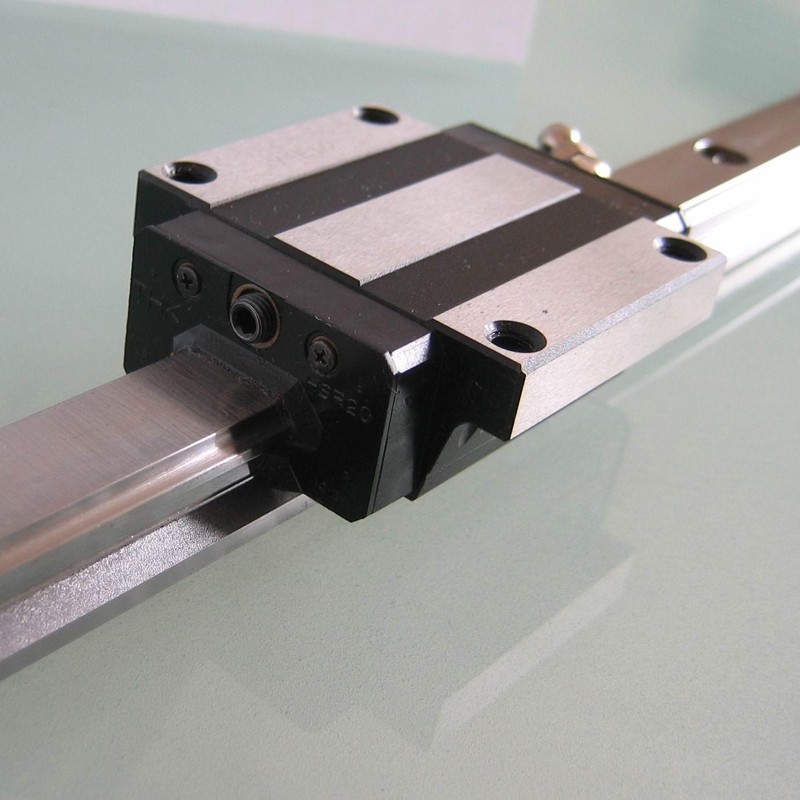

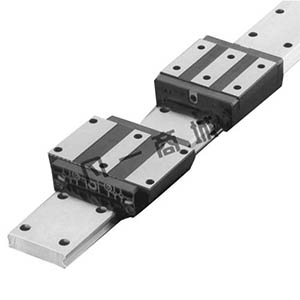

THK滑塊 SHS系列

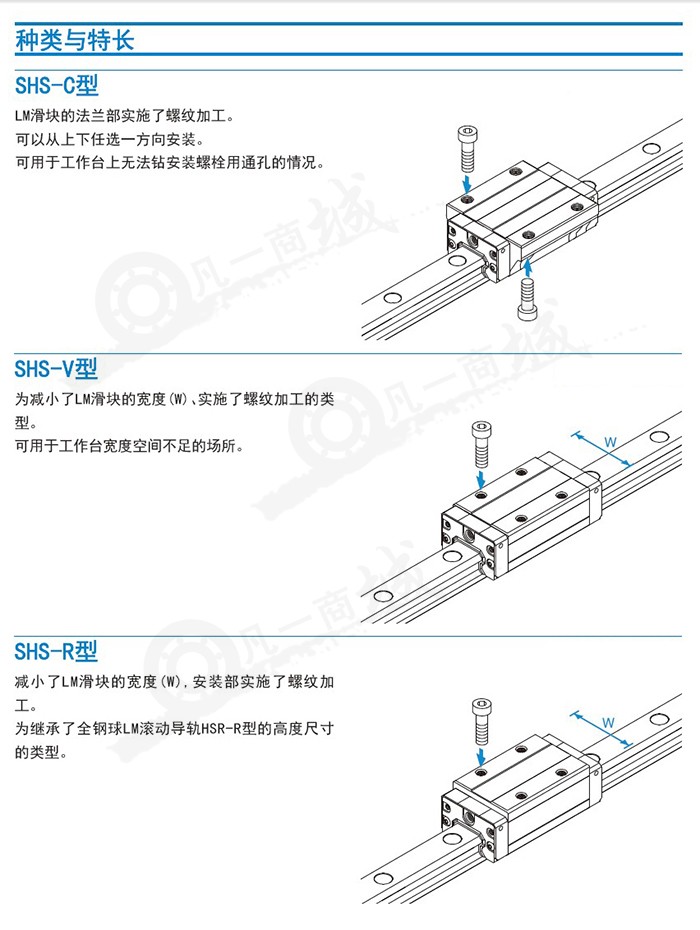

SHS-C型：LM滑塊的法蘭部實施了螺紋加工，可以從上下任選一方向安裝，可以用于工作臺無法鉆安裝螺栓用通孔的情況.
SHS-V型：為減小了LM滑塊的寬度（W),實施了螺紋加工的類型，可用于工作臺寬度空間不足的場所.
SHS-R型：減小了LM滑塊的寬度（W)安裝部實施了螺紋加工。為繼承了全鋼球LM滾動導軌HSR-R型的高度尺寸的類型

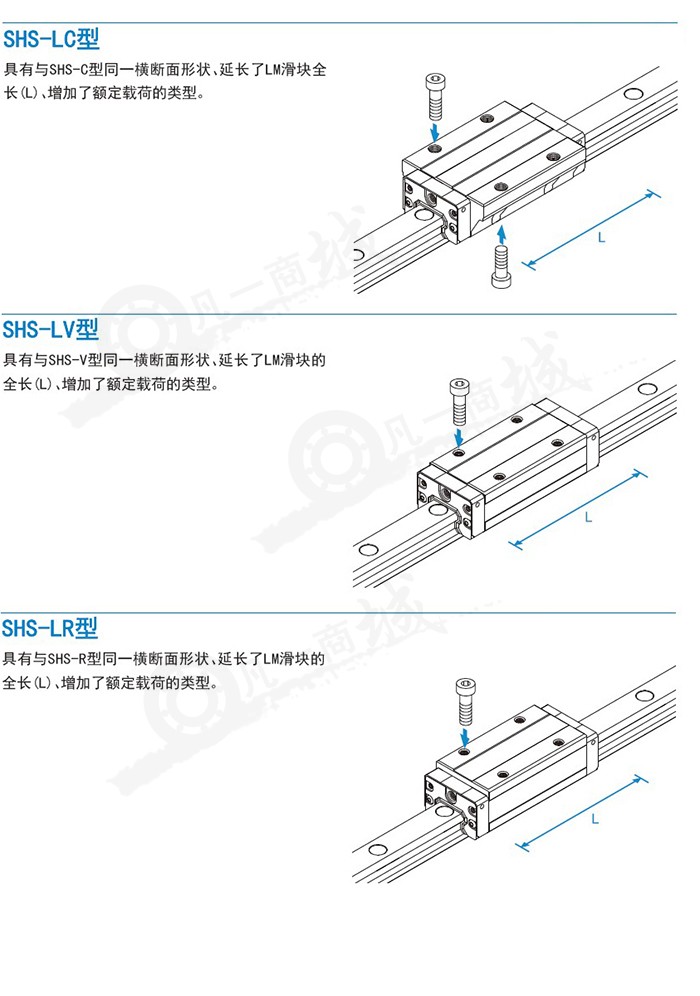

SHS-LC型：具有與SHS-C型同一橫斷面形狀，延長了LM滑塊全長（L)增加了額定負荷的類型.

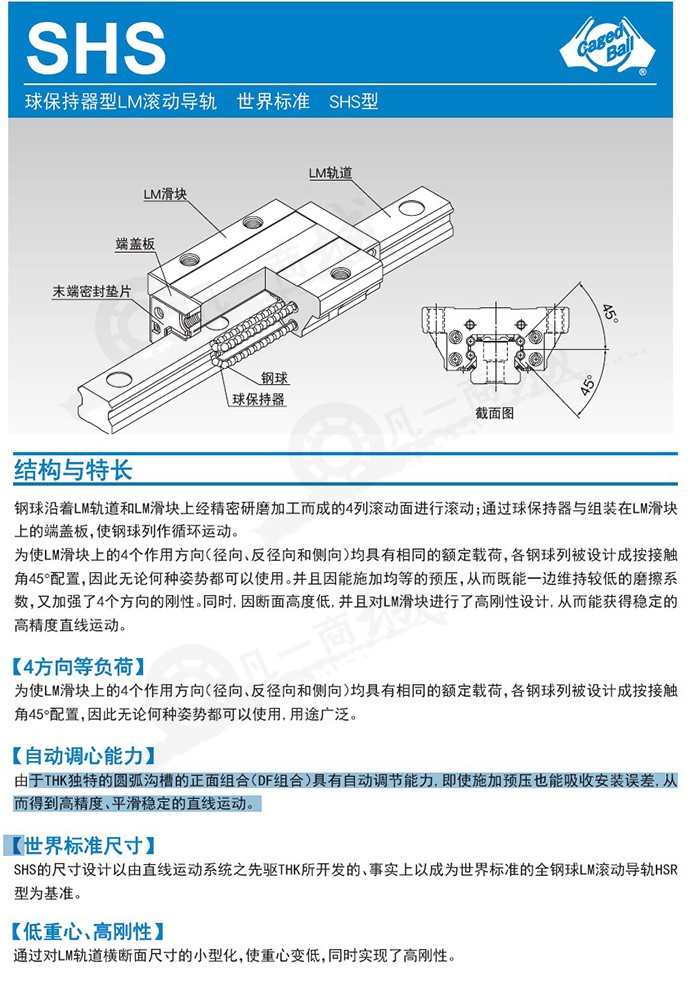

SHS系列
4 方向等負荷
因為各球列是按接觸角45 °配置的，故對于LM滑塊上的4 個作用方向（徑向，反徑向，橫向），均具有相同的額定負荷，可在各種各樣的姿勢中使用，用途廣泛。
自動調整能力
由于獨特的圓弧溝槽的正面組合（D F 組合），所產生的自動調整能力之效果，即使給予預壓也能吸收安裝誤差，從而得到高精度平滑穩定的直線運動。
世界標準尺寸
以由直線運動系統之先驅所開發的，事實上已成為世界標準的HSR型為基準而設計的SHS型，具有與HSR 型相同的額定負荷和剛性。
低重心?高剛性
通過對軌道斷面的小型化，使重心變低，同時實現了高剛性化

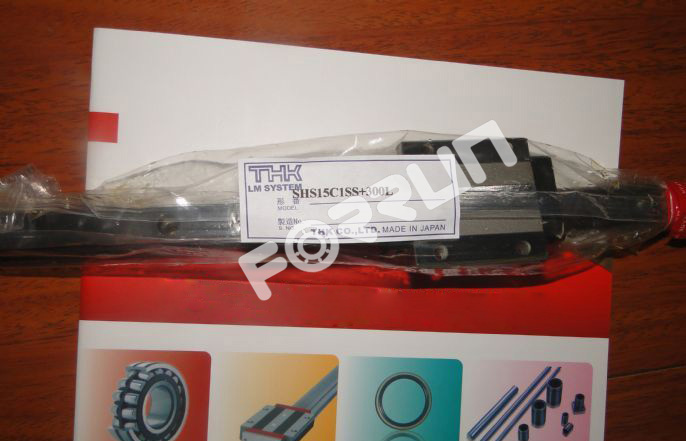

THK導軌SHS15C、THK導軌SHS15LC、THK導軌SHS20C、THK導軌SHS20LC、THK導軌SHS25C、THK導軌SHS25LC、THK導軌SHS30C
THK導軌SHS30LC、THK導軌SHS35C、THK導軌SHS35LC、THK導軌SHS45C、THK導軌SHS45LC、THK導軌SHS55C、THK導軌SHS55LC、THK導軌SHS65C
THK滑塊SHS15V、THK滑塊SHS15LV、THK滑塊SHS20V、THK滑塊SHS20LV、THK滑塊SHS25V、THK滑塊SHS25LV、THK滑塊SHS30V
