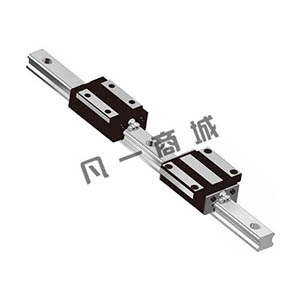

TBI直線導軌簡介

TBI直線導軌為一種滾動導引，借由鋼珠在滑塊與滑軌之間作無限滾動循環，負載平臺能沿著滑軌輕易地以高精度作線性運動。與傳統的滑動導引相較，滾動導引的摩擦系數可降低至原來的1/50，由于起動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。再加上滑塊與滑軌間的束制單元設計，使得直線導軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬，因此機臺若能配合滾珠螺桿，使用直線導軌作導引，必能大幅提高設備精度與機械效能。

產品特點：

　　（1） 具有互換性
　　由于對生產制造精度嚴格管控，TBI直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。

　　（2）自動調心能力
　　來自圓弧溝槽的DF（45-°45）°組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而而得到高精度穩定的平滑運動。

　　（3） 所有方向皆具有高剛性
　　TBI導軌運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。

TBI導軌特性：

1.節約生產成本和電力損耗    由於導軌磨擦系數小，可使驅動裝置小型化，并可提供高速運動。因此采用TBI導軌可生產出高性能機械同時減小電力損耗。 2.長時間保持高精度    通過減小滾動磨擦，實現長時間，無損耗，高精度運轉。
